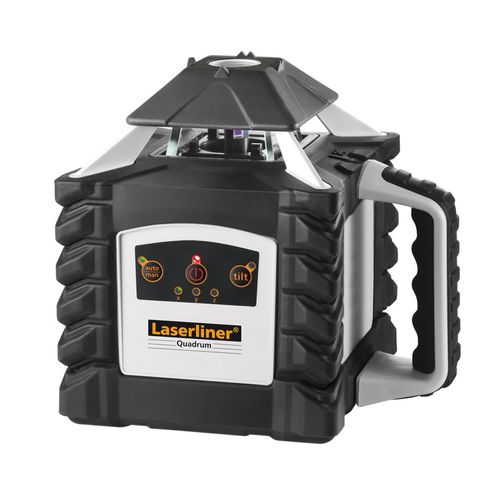

LASERLINER Quadrum 410S – מאזנת לייזר מסתובבת מקצועית עם מקלט, חצובה ולאטה
LASERLINER Quadrum 410S היא מאזנת לייזר מקצועית המיועדת לעבודות פילוס, יישור, מדידת גבהים וסימון באתרי בנייה ובפרויקטים שבהם נדרש טווח עבודה גדול ודיוק גבוה.
המכשיר פועל באמצעות קרן לייזר אדומה באורך גל 635 ננומטר ומציע התיישרות עצמית אוטומטית במישור האופקי והאנכי.
הראש המסתובב יוצר מישור ייחוס של 360 מעלות ומאפשר להשתמש במכשיר בתור פלס לייזר 360 לעבודות מקצועיות בשטח.
בשילוב מקלט SensoLite 410 הכלול בערכה ניתן לעבוד בטווח של עד 400 מטר, בעוד השלט הרחוק מאפשר לשלוט בפונקציות המכשיר ממרחק של עד 40 מטר.
החבילה כוללת בנוסף חצובה מקצועית בגובה 2.60 מטר, מק"ט 080.35, ולאטה טלסקופית באורך 5 מטר, מק"ט 080.43.
שילוב זה הופך את הערכה למערכת מקיפה למדידת גבהים, העברת מפלסים ועבודות פילוס באתר.
עבור קבלנים, אנשי תשתיות ובעלי מקצוע המחפשים פלס לייזר מומלץ לעבודה בשטחים גדולים, Quadrum 410S מציע שילוב של טווח עבודה רחב, דיוק של ±1 מ"מ ל-10 מטר, עמידות IP66 ומגוון מצבי עבודה.
מאזנת לייזר 360 עם התיישרות אוטומטית
Quadrum 410S מבצע התיישרות עצמית באמצעות חיישנים עמידי טמפרטורה ומנועי מיקום חשמליים.
המערכת מאפשרת איזון אופקי ואנכי אוטומטי בטווח של ±5 מעלות ומפחיתה את הצורך בכיוון ידני של המכשיר לפני תחילת העבודה.

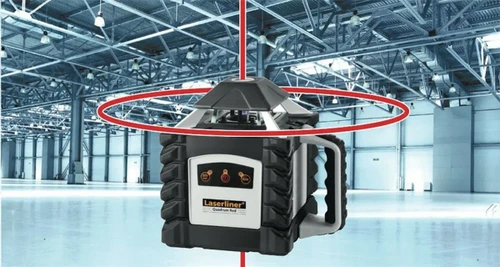

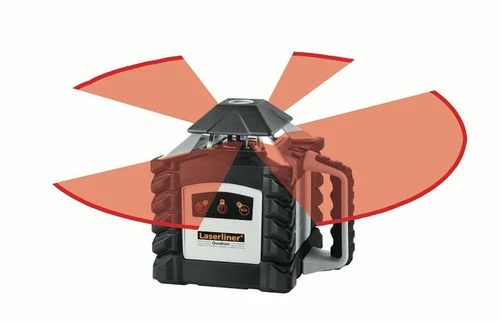

בתור מאזנת לייזר 360, הראש הרוטורי מסתובב ומייצר מישור ייחוס היקפי המאפשר לבדוק ולהעביר גבהים בין נקודות שונות באתר העבודה.
חשוב להבדיל בין מערכת זו לבין פלס לייזר 360 המבוסס על קווי לייזר קבועים.
Quadrum 410S הוא פלס לייזר מסתובב אמיתי, שבו הקרן מסתובבת במהירות ויוצרת מישור ייחוס סביב המכשיר.
טווח עבודה עד 400 מטר עם SensoLite 410
אחד היתרונות המרכזיים של לייזר פלס מקצועי זה הוא האפשרות לעבוד בטווחים גדולים באמצעות מקלט SensoLite 410 הכלול בערכה.
המקלט מאפשר קליטת קרן הלייזר בטווח של עד 400 מטר ומצויד בתצוגות ובחיווי המסייעים למפעיל לזהות את מיקום גובה הייחוס.
תכונה זו משמעותית במיוחד בעבודות חוץ ובאתרי בנייה שבהם קרן הלייזר אינה נראית לעין בכל נקודה, אך ניתן לאתר אותה באמצעות המקלט.
חצובה מקצועית בגובה 2.60 מטר כלולה בערכה
הערכה כוללת חצובה מקצועית בגובה 2.60 מטר, מק"ט 080.35.
החצובה מאפשרת להציב את מאזנת הלייזר בגובה המתאים לעבודה, לייצב אותה בשטח ולמקם אותה בנקודת ייחוס נוחה באתר.
גובה של עד 2.60 מטר מעניק גמישות רבה יותר בעבודות בנייה, תשתיות, התקנות ומדידות שבהן נדרש למקם את מישור הלייזר בגבהים שונים.
העובדה שהחצובה כלולה בערכה חוסכת רכישה נפרדת ומאפשרת להעמיד את מערכת המדידה בצורה מסודרת כבר מתחילת העבודה.
לאטה טלסקופית 5 מטר למדידת גבהים
החבילה כוללת גם לאטה באורך 5 מטר, מק"ט 080.43.

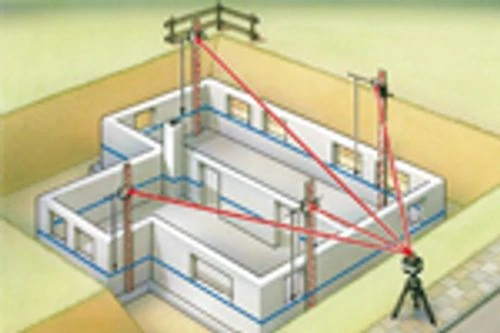

הלאטה משמשת בשילוב עם מקלט SensoLite 410 לצורך בדיקת גבהים, הפרשי מפלסים והעברת גובה בין נקודות שונות בשטח.
ניתן לחבר את המקלט ללאטה, להציב אותה בנקודות המדידה ולבדוק את מיקומן ביחס למישור הייחוס שיוצרת מאזנת הלייזר.
שילוב של מאזנת לייזר, מקלט ולאטה מתאים במיוחד לעבודות עפר, יציקות, תשתיות, פיתוח, ריצוף חוץ ובדיקת גבהים על פני שטחים גדולים.
מערכת מלאה למדידת הפרשי גובה
היתרון של החבילה אינו מסתכם במכשיר הלייזר עצמו.
החצובה משמשת להצבה יציבה של Quadrum 410S, הלייזר יוצר את מישור הייחוס, מקלט SensoLite 410 מאתר את הקרן והלאטה מאפשרת לבצע את המדידה בנקודות שונות בשטח.
כך ניתן לעבור מנקודה לנקודה ולבדוק האם היא גבוהה או נמוכה ביחס לגובה הייחוס שנקבע.
עבור עבודות בנייה ותשתית, מדובר בשילוב שימושי במיוחד משום שהאביזרים המרכזיים הנדרשים למדידת גבהים כבר כלולים בחבילה.
דיוק מקצועי לעבודות בנייה ומדידה
פלס לייזר מקצועי נדרש לא רק לטווח עבודה גדול אלא גם לשמור על רמת דיוק גבוהה.
Quadrum 410S מספק דיוק של ±1 מ"מ ל-10 מטר ומתאים לעבודות שבהן יש חשיבות להעברת גובה וליצירת מישור ייחוס מדויק.
השילוב בין איזון אוטומטי, מקלט מקצועי, חצובה, לאטה ומערכת ADS מאפשר לעבוד בצורה מבוקרת גם בפרויקטים גדולים שבהם סטייה קטנה עלולה להפוך למשמעותית ככל שהמרחק גדל.
מערכת ADS למניעת טעויות בעקבות תזוזה
באתר בנייה עלולות להתרחש רעידות, מכות או תזוזות לא מכוונות של המכשיר.
מערכת ADS נועדה לזהות שינוי במיקום ולמנוע המשך עבודה על בסיס גובה ייחוס שכבר אינו נכון.
תכונה זו חשובה במיוחד כאשר פלס לייזר פועל במשך זמן ממושך ומשרת מספר עובדים במקומות שונים באתר.

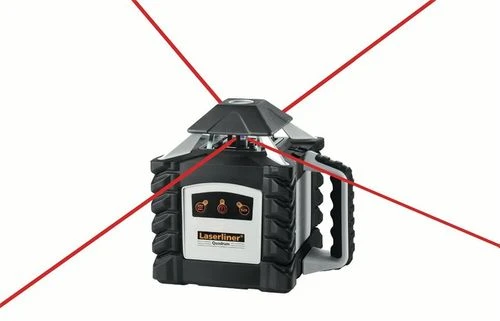

ארבעה מצבי עבודה
Quadrum 410S מציע מספר אפשרויות להפעלת הלייזר בהתאם לסוג העבודה.

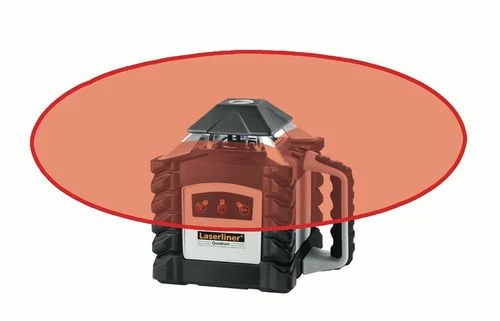

מצב סיבוב מאפשר לקרן להסתובב וליצור מישור ייחוס של 360 מעלות.
מצב נקודה מאפשר למקם את הקרן בנקודה מוגדרת.
מצב סריקה מרכז את הקרן באזור מסוים במקום לבצע סיבוב מלא.
בנוסף ניתן לעבוד בשילוב המקלט לצורך איתור גובה הייחוס במרחקים גדולים ובתנאי שטח שבהם קשה לראות את הקרן ישירות.

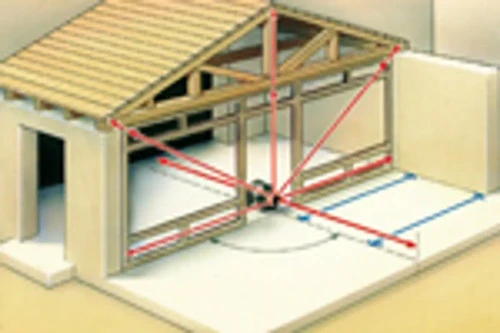

עבודה אופקית ואנכית
פלס לייזר מסתובב Quadrum 410S אינו מוגבל לפילוס אופקי בלבד.
ניתן להשתמש בו גם ליישור אנכי, ולכן הוא מתאים למגוון רחב יותר של עבודות בנייה והתקנה.
היכולת לעבוד בשני המישורים שימושית בהעברת גבהים, יישור אלמנטים, הצבת קירות ומחיצות, התקנת תשתיות ועבודות שבהן נדרש קו ייחוס אנכי מדויק.
פלס לייזר לריצוף ולבדיקת גבהים
Quadrum 410S יכול לשמש גם בתור פלס לייזר לריצוף, בעיקר בפרויקטים גדולים שבהם נדרש לבדוק ולהעביר גובה בין אזורים שונים.
השילוב של מקלט SensoLite 410 ולאטה באורך 5 מטר מאפשר לבדוק הפרשי גובה ביחס למישור הייחוס ולבצע מדידות בנקודות שונות בשטח.
המערכת מתאימה לעבודות תשתית, יציקות, ריצוף ופיתוח שבהן יש חשיבות לשמירה על מפלסים מתוכננים.
בעבודות ריצוף פנים קטנות שבהן רוצים לראות קווי לייזר ישירות על הרצפה והקירות, פלס קווים ירוק עשוי להיות נוח יותר.

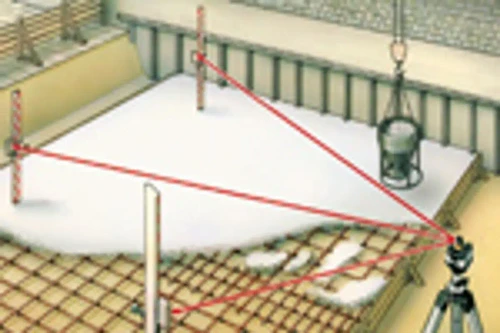

עבודות יציקה ובטון
לפני ובמהלך יציקות ניתן להשתמש במערכת לקביעת גובה ייחוס ולבדיקת מפלסים בנקודות שונות.
לאחר הצבת ה-Quadrum 410S על החצובה, ניתן לנוע בשטח עם הלאטה והמקלט ולבדוק את הגובה ביחס למישור הלייזר.
יכולת זו שימושית במיוחד בשטחים גדולים שבהם שימוש במדידה ידנית בלבד עלול להיות איטי ומסורבל.
עבודות פיתוח ותשתיות
בעבודות חוץ נדרש לעיתים לבדוק גבהים על פני מרחקים גדולים ולוודא שהשטח נמצא במפלס המתוכנן.
טווח העבודה של עד 400 מטר בשילוב המקלט, יחד עם הלאטה באורך 5 מטר, מאפשר להשתמש במערכת לעבודות פיתוח, הכנת שטחים, תשתיות וניקוז.
דירוג ההגנה IP66 של המכשיר מתאים לעבודה בתנאי אתר מאתגרים.
מצב שיפוע עד 5 מעלות
בנוסף לפילוס רגיל, המכשיר מאפשר עבודה במצב שיפוע ידני עד 5 מעלות.
אפשרות זו שימושית בפרויקטים שבהם נדרש ליצור שיפוע מתוכנן, כגון עבודות ניקוז, פיתוח, משטחים ותשתיות.
שלט רחוק עד 40 מטר
השלט המצורף מאפשר לשלוט בפונקציות המכשיר ממרחק של עד 40 מטר.
כך ניתן לבצע שינויים במצב העבודה מבלי לחזור בכל פעם אל המכשיר.
יכולת זו יכולה לחסוך זמן כאשר מאזנת הלייזר ממוקמת במרכז אתר גדול או במקום שהגישה אליו פחות נוחה במהלך העבודה.
עמידות לעבודה בתנאי שטח
המכשיר הראשי בעל דירוג הגנה IP66, המעניק הגנה גבוהה מפני חדירת אבק ומים ומתאים לתנאי עבודה מאתגרים באתרי בנייה.
מקלט SensoLite 410 בעל דירוג IP67 ומיועד אף הוא לעבודה בסביבה חיצונית ובתנאי שטח.
זמן עבודה ממושך
המערכת מאפשרת עד 35 שעות עבודה באמצעות הסוללה הנטענת.
ניתן להפעיל את המכשיר גם באמצעות 4 סוללות C אלקליין, המספקות זמן פעולה של עד 50 שעות.
אפשרות ההפעלה הכפולה מעניקה גמישות נוספת כאשר עובדים במשך ימים ארוכים או באתרים שבהם אין גישה נוחה לטעינה.
שימושים עיקריים
- פילוס ומדידת גבהים באתרי בנייה
- העברת גובה בין נקודות מרוחקות
- מדידת הפרשי גובה באמצעות לאטה ומקלט
- עבודות יציקה ובטון
- עבודות ריצוף ופיתוח
- עבודות עפר והכנת שטח
- הקמת קירות ומחיצות
- יישור אופקי ואנכי
- עבודות תשתית וניקוז
- יצירת שיפועים עד 5 מעלות
- עבודות חוץ בשטחים גדולים
- עבודות מדידה מקצועיות
יתרונות
✅ פלס לייזר מסתובב מקצועי עם כיסוי 360 מעלות
✅ איזון אופקי ואנכי אוטומטי
✅ טווח עבודה עד 400 מטר עם מקלט SensoLite 410
✅ מקלט SensoLite 410 כלול בערכה
✅ חצובה מקצועית בגובה 2.60 מטר כלולה בערכה
✅ לאטה באורך 5 מטר כלולה בערכה
✅ דיוק של ±1 מ"מ ל-10 מטר
✅ מערכת ADS למניעת טעויות בעקבות תזוזת המכשיר
✅ מצב שיפוע ידני עד 5 מעלות
✅ שלט רחוק לטווח עד 40 מטר
✅ ארבעה מצבי עבודה
✅ עמידות IP66 למכשיר ו-IP67 למקלט
✅ אפשרות עבודה באמצעות סוללה נטענת או סוללות אלקליין
חסרונות
❌ קרן הלייזר אדומה ולא ירוקה
❌ בעבודות פנים קטנות שבהן נדרש לראות מספר קווים קבועים על קירות ורצפה, פלס לייזר קווים עשוי להיות נוח יותר
❌ זמן טעינת הסוללה הנטענת הוא כ-7 שעות
מפרט טכני
יצרן: LASERLINER
דגם: Quadrum 410S
מק"ט: 053.00.07A
סוג: מאזנת לייזר / פלס לייזר מסתובב
צבע קרן: אדום
אורך גל: 635 ננומטר
דירוג לייזר: Class 2 / <1mW
דיוק: ±1 מ"מ ל-10 מטר
טווח איזון עצמי: ±5°
איזון: אופקי ואנכי אוטומטי
טווח קליטה עם מקלט: עד 400 מטר
מקלט: SensoLite 410
מצבי עבודה: נקודה, סריקה, סיבוב ועבודה עם מקלט
מצב שיפוע: עד 5°
טווח שלט רחוק: עד 40 מטר
אספקת מתח: סוללה נטענת או 4 סוללות C
זמן עבודה עם סוללה נטענת: עד 35 שעות
זמן עבודה עם סוללות אלקליין: עד 50 שעות
זמן טעינה: כ-7 שעות
דירוג הגנה של המכשיר: IP66
דירוג הגנה של המקלט: IP67
מידות: 215×205×165 מ"מ
משקל המכשיר: 2.6 ק"ג
חצובה: גובה 2.60 מטר, מק"ט 080.35
לאטה: אורך 5 מטר, מק"ט 080.43

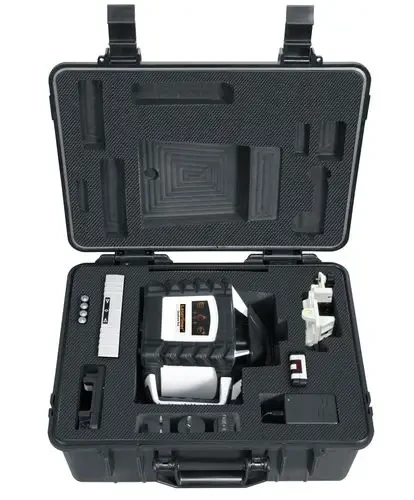

מה כוללת הערכה
- מאזנת לייזר LASERLINER Quadrum 410S
- מקלט לייזר SensoLite 410
- תושבת אוניברסלית למקלט
- שלט רחוק
- סוללה נטענת
- תא לסוללות אלקליין
- ספק כוח / מטען
- סוללות
- תיק נשיאה קשיח
- חצובה מקצועית בגובה 2.60 מטר, מק"ט 080.35
- לאטה טלסקופית באורך 5 מטר, מק"ט 080.43
- מדריך שימוש
10 שאלות ותשובות
1. מהו LASERLINER Quadrum 410S?
זוהי מאזנת לייזר מקצועית בעלת קרן אדומה מסתובבת, המיועדת לפילוס, יישור, העברת גבהים ועבודות מדידה באתרי בנייה ובשטחים גדולים.
2. האם מדובר בפלס לייזר 360?
כן. הראש הרוטורי מסתובב סביב צירו ויוצר מישור ייחוס של 360 מעלות. הטכנולוגיה שונה מפלס קווים 360, שבו קו הלייזר מוקרן באופן רציף באמצעות אופטיקה קבועה.
3. האם החצובה כלולה בערכה?
כן. החבילה כוללת חצובה מקצועית בגובה 2.60 מטר, מק"ט 080.35, המאפשרת להציב ולכוון את מאזנת הלייזר בהתאם לגובה העבודה הנדרש.
4. האם לאטה 5 מטר כלולה בערכה?
כן. החבילה כוללת לאטה באורך 5 מטר, מק"ט 080.43. בשילוב מקלט SensoLite 410 היא מאפשרת לבצע בדיקות גובה והפרשי מפלסים בנקודות שונות בשטח.
5. מהו טווח העבודה המרבי?
בשילוב מקלט SensoLite 410 ניתן לעבוד בטווח של עד 400 מטר, ולכן המערכת מתאימה במיוחד לפרויקטים גדולים ולעבודות חוץ.
6. כיצד משתמשים במקלט ובלאטה למדידת גבהים?
המקלט מותקן על הלאטה, ולאחר קביעת מישור הייחוס באמצעות הלייזר מזיזים את הלאטה בין נקודות המדידה.
המקלט מסייע לזהות את גובה קרן הלייזר וכך ניתן להשוות בין גבהים ומפלסים בנקודות שונות.
7. האם ניתן להשתמש במכשיר בתור פלס לייזר לריצוף?
כן. ניתן להשתמש בו להעברת גבהים ולבדיקת מפלסים בעבודות ריצוף, במיוחד בשטחים גדולים.
לעבודות פנים קטנות הדורשות קווים גלויים על הרצפה, פלס קווים עשוי להיות נוח יותר.
8. האם Quadrum 410S מתאים לעבודות חוץ?
כן. האפשרות לעבוד עם מקלט לטווח של עד 400 מטר, החצובה, הלאטה ודירוג ההגנה IP66 של המכשיר הופכים את הערכה למתאימה במיוחד לעבודות שטח.
9. האם המכשיר מאפשר עבודה בשיפוע?
כן. ניתן להשתמש במצב שיפוע ידני עד 5 מעלות עבור עבודות שבהן נדרש מישור משופע.
10. מה היתרון של רכישת הערכה המלאה?
הערכה כוללת לא רק את מאזנת הלייזר והמקלט, אלא גם חצובה בגובה 2.60 מטר ולאטה באורך 5 מטר.
כך מתקבלת מערכת מקיפה יותר לביצוע פילוס, העברת גבהים ובדיקת הפרשי מפלסים באתר העבודה.
סיכום
LASERLINER Quadrum 410S הוא פלס לייזר מקצועי המיועד לעבודות שבהן נדרשים טווח גדול, דיוק ויכולת עבודה בתנאי שטח.
מערכת האיזון האוטומטי, קרן הלייזר המסתובבת, מקלט SensoLite 410 ומערכת ADS הופכים אותו לפתרון מקצועי לעבודות בנייה, פילוס ומדידת גבהים.
החבילה המעודכנת מקיפה במיוחד וכוללת גם חצובה מקצועית בגובה 2.60 מטר ולאטה באורך 5 מטר.
השילוב בין ארבעת המרכיבים המרכזיים – מאזנת לייזר, מקלט, חצובה ולאטה – מאפשר להקים נקודת ייחוס ולבצע מדידות גובה בנקודות שונות באתר בצורה יעילה.
עבור קבלנים ובעלי מקצוע המחפשים פלס לייזר מומלץ לעבודות חוץ, תשתיות, יציקות, פיתוח, ריצוף ומדידות בשטחים גדולים,
Quadrum 410S מספק מערכת עבודה רחבה המשלבת טווח של עד 400 מטר, דיוק מקצועי וציוד נלווה שימושי הכלול בחבילה.
-->
