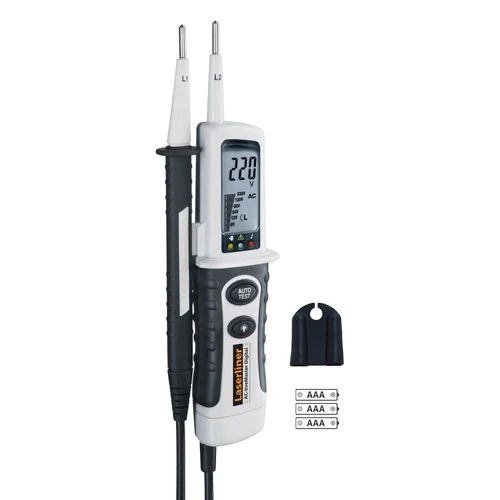

בודק מתח ורציפות דיגיטלי מקצועי LASERLINER ActiveMaster Digital
LASERLINER ActiveMaster Digital הוא בודק מתח ורציפות דיגיטלי מקצועי המיועד לחשמלאים, טכנאים ואנשי תחזוקה המבצעים בדיקות במערכות חשמל.
המכשיר מאפשר מדידת מתח AC ו-DC בטווח רחב של 6-690V ומשלב תצוגת LCD מספרית וגרפית לקבלת מידע ברור במהלך הבדיקה.
בנוסף למדידת מתח, המכשיר מאפשר לבצע בדיקת רציפות עם חיווי קולי, בדיקת קוטביות ובדיקת פאזה.
דירוגי בטיחות גבוהים, הגנת IP64 ומבנה המיועד לעבודה מקצועית הופכים אותו לכלי שימושי לבדיקות חשמל שוטפות בשטח.

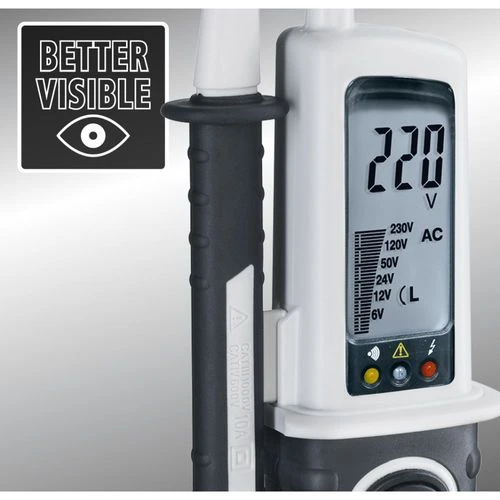

מד מתח דיגיטלי עם תצוגה מספרית וגרפית
ActiveMaster Digital מצויד בצג LCD המאפשר לקרוא את תוצאת המדידה באופן ישיר.
בשונה מבודק מתח בסיסי המציג רק מספר רמות מתח באמצעות נוריות, כאן מתקבלת תצוגה דיגיטלית המאפשרת לקבל מידע מפורט יותר על המתח הנמדד.
השילוב בין תצוגה מספרית לתצוגה גרפית מאפשר לזהות במהירות את נתוני המדידה ולהמשיך בעבודה ללא צורך במכשיר נוסף לבדיקות מתח בסיסיות.
מדידת מתח AC ו-DC עד 690V
מד המתח החשמלי מאפשר לבצע בדיקות של מתח חילופין AC ומתח ישר DC בטווח של 6-690V.
טווח המדידה הרחב מתאים למגוון עבודות חשמל ותחזוקה שבהן נדרשת בדיקה של רמת המתח במערכת.
דיוק המדידה הוא:
- מתח AC – ±1.5% +5 ספרות
- מתח DC – ±1.0% +3 ספרות
- תדירות – 50/60Hz
היכולת לעבוד עם AC ו-DC באותו מכשיר הופכת את ActiveMaster Digital לפתרון שימושי עבור אנשי מקצוע המטפלים במערכות חשמל שונות.
בודק מתח ורציפות במכשיר אחד
מעבר למדידת מתח, המכשיר כולל פונקציה לבדיקת רציפות חשמלית.
בדיקת רציפות משמשת כדי לבדוק האם קיים מסלול חשמלי רציף בין שתי נקודות.
כאשר מזוהה רציפות, המכשיר מספק חיווי קולי המאפשר לבצע את הבדיקה מבלי להסתכל באופן רציף על הצג.
תכונה זו שימושית בעת בדיקת מוליכים, חיבורים ורכיבים חשמליים כחלק מעבודות התקנה, תחזוקה ואיתור תקלות.
מהי בדיקת רציפות?
בדיקת רציפות מאפשרת לבדוק אם המעגל או המוליך הנבדק מאפשר מעבר חשמלי בין שתי נקודות.
כאשר קיימת הפסקה במסלול, ניתן להשתמש בבדיקה כחלק מתהליך איתור התקלה. כאשר קיימת רציפות, החיווי הקולי מאפשר לזהות זאת במהירות.
יש לבצע בדיקות רציפות בהתאם להוראות ההפעלה ולכללי הבטיחות המתאימים, ובפרט לוודא שתנאי הבדיקה מתאימים לפונקציה שבה משתמשים.
בדיקת פאזה חד-קוטבית
ActiveMaster Digital מאפשר גם בדיקת פאזה חד-קוטבית.
פונקציה זו מאפשרת לבצע בדיקה מהירה כחלק מעבודות חשמל ואיתור מוליכים.
בנוסף, המכשיר תומך בבדיקות דו-קוטביות באמצעות שני חודי הבדיקה.
השילוב בין מספר אפשרויות בדיקה מאפשר להשתמש במכשיר למגוון משימות מבלי להחליף כלי בכל שלב.
בדיקת קוטביות במתח DC
בעת עבודה עם מתח ישר ניתן לבדוק גם את הקוטביות.
היכולת לזהות קוטביות שימושית במערכות DC שבהן חשוב לדעת איזה מוליך מחובר לצד החיובי ואיזה לצד השלילי.
המידע מוצג למשתמש כחלק מתהליך המדידה ומרחיב את אפשרויות העבודה של המכשיר מעבר להצגת ערך המתח בלבד.
זיהוי כיוון שדה מסתובב
ActiveMaster Digital כולל גם אפשרות לזיהוי כיוון שדה מסתובב.
פונקציה זו מיועדת לבדיקות במערכות חשמל שבהן נדרש לקבל מידע על כיוון השדה כחלק מעבודת הבדיקה והתחזוקה.
עבור חשמלאים העובדים במערכות מורכבות יותר, מדובר בתכונה שמרחיבה את השימושיות של המכשיר מעבר לבדיקת מתח ורציפות בלבד.
תאורה לאזור המדידה
בעבודות חשמל לא תמיד קיימת תאורה טובה באזור שבו מתבצעת הבדיקה.
המכשיר כולל תאורה מובנית המסייעת להאיר את אזור המדידה ולמקם את חודי הבדיקה בצורה נוחה יותר במקומות חשוכים או בתוך לוחות ומתקנים.
זוהי תכונה פשוטה אך שימושית במיוחד בעבודות תחזוקה ובדיקות המתבצעות בתנאי שטח.
רמות בטיחות לעבודה מקצועית
ActiveMaster Digital מיועד לעבודה מקצועית ומציע את דירוגי הבטיחות הבאים:
- CAT II 1000V
- CAT III 1000V
- CAT IV 600V
קטגוריות המדידה מגדירות את סביבת העבודה והמתחים שעבורם תוכנן מכשיר הבדיקה.
יש להשתמש במכשיר בהתאם להוראות היצרן, לדירוג המתאים לסביבת המדידה ולנהלי הבטיחות הנדרשים בעבודה עם מערכות חשמל.
הגנת IP64
המכשיר בעל דרגת הגנה IP64.
הספרה 6 מציינת הגנה מפני חדירת אבק, ואילו הספרה 4 מתייחסת להגנה מפני התזת מים.
הגנת IP64 אינה הופכת את המכשיר למיועד לטבילה במים, אך היא מספקת התאמה טובה יותר לתנאי עבודה מקצועיים שבהם עלולים להיות אבק או התזות.
פעולה באמצעות שתי סוללות AAA
ActiveMaster Digital מופעל באמצעות שתי סוללות AAA במתח 1.5V כל אחת.
חשוב להדגיש כי מדובר בסוללות AAA רגילות ולא בסוללות 1.5Ah, ואין מטען כחלק מהערכה.
המכשיר מסוגל לספק פונקציונליות מוגבלת גם ללא סוללות כאשר המתח הנבדק גבוה מספיק, אך לצורך שימוש מלא בפונקציות המכשיר יש לעבוד עם הסוללות המותקנות.
מבנה המתאים לעבודה בשטח
מידות המכשיר הן 75×265×40 מ"מ ומשקלו 230 גרם.
המבנה המוארך מאפשר לאחוז במכשיר ולמקם את חודי הבדיקה בנקודות הנדרשות, בעוד שהתצוגה נמצאת מול המשתמש לצורך קריאה נוחה של הנתונים.
טווח טמפרטורת העבודה הוא -10°C עד 55°C, נתון המתאים למגוון סביבות עבודה מקצועיות.
למי מתאים LASERLINER ActiveMaster Digital?
המכשיר מיועד בעיקר לחשמלאים, טכנאים, אנשי אחזקה ומתקינים המבצעים בדיקות חשמל באופן שוטף.
הוא מתאים לבדיקת מתח AC/DC, בדיקת רציפות חשמלית, זיהוי קוטביות ובדיקות נוספות הנדרשות במסגרת התקנה, תחזוקה ואיתור תקלות.
עבור בעל מקצוע המחפש מודד מתח חשמלי עם יכולות רחבות יותר מטסטר מתח בסיסי, ActiveMaster Digital מציע מספר פונקציות שימושיות במכשיר אחד.
מה ההבדל בין ActiveMaster Digital ל-Active Tester?
Active Tester הוא בודק מתח פשוט יותר, המיועד לזיהוי רמות מתח AC/DC עד 400V באמצעות חיווי LED ופועל ללא סוללות.
ActiveMaster Digital מתקדם יותר ומציע טווח מדידה של 6-690V, צג LCD עם תצוגה מספרית וגרפית, בדיקת רציפות עם חיווי קולי, בדיקת פאזה, בדיקת קוטביות ופונקציות נוספות.
לכן ActiveMaster Digital מתאים למשתמש הזקוק ליותר מידע ויותר אפשרויות בדיקה במסגרת העבודה המקצועית.
יתרונות
✅ מדידת מתח AC/DC בטווח 6-690V
✅ צג LCD עם תצוגה מספרית וגרפית
✅ בדיקת רציפות עם חיווי קולי
✅ בדיקת פאזה חד-קוטבית ודו-קוטבית
✅ בדיקת קוטביות במתח DC
✅ זיהוי כיוון שדה מסתובב
✅ תאורה מובנית לאזור המדידה
✅ הגנת IP64
✅ CAT II 1000V
✅ CAT III 1000V
✅ CAT IV 600V
✅ משקל 230 גרם
חסרונות
❌ דורש שתי סוללות AAA להפעלה מלאה של הפונקציות
❌ אינו מיועד למדידת זרם ולכן אינו מד זרם דיגיטלי
❌ אינו תחליף למולטימטר כאשר נדרשות פונקציות מדידה נוספות שאינן קיימות במכשיר
❌ אינו בודק מתח ללא מגע
מה כוללת הערכה?
- LASERLINER ActiveMaster Digital
- 2 סוללות AAA 1.5V
- כיסויי הגנה
- הוראות שימוש
שאלות ותשובות
1. מהו LASERLINER ActiveMaster Digital?
זהו בודק מתח ורציפות דיגיטלי מקצועי המיועד למדידת מתח AC/DC ולביצוע מגוון בדיקות במערכות חשמל.
2. מהו טווח מדידת המתח?
המכשיר מיועד למדידת מתח AC ו-DC בטווח 6-690V.
3. האם המכשיר מבצע בדיקת רציפות?
כן. המכשיר כולל בדיקת רציפות חשמלית עם חיווי קולי המסייע לזהות במהירות רציפות במוליך או במעגל הנבדק.
4. האם זהו מד מתח דיגיטלי?
כן. המכשיר כולל צג LCD המציג את נתוני המדידה בצורה מספרית וגרפית.
5. האם ניתן לבדוק באמצעותו קוטביות?
כן. ActiveMaster Digital מאפשר לזהות קוטביות בעת בדיקת מתח DC.
6. האם המכשיר מאפשר בדיקת פאזה?
כן. המכשיר כולל אפשרות לבדיקת פאזה חד-קוטבית וכן בדיקה באמצעות שני חודי הבדיקה.
7. האם מדובר בבודק מתח ללא מגע?
לא. פונקציות מדידת המתח העיקריות מבוצעות באמצעות חודי הבדיקה, ולכן אין להציג את המוצר כבודק מתח ללא מגע.
8. אילו סוללות נדרשות להפעלת המכשיר?
המכשיר מופעל באמצעות 2 סוללות AAA במתח 1.5V כל אחת.
9. האם המוצר מגיע עם מטען?
לא. הסוללות הן מסוג AAA ואין מטען כחלק מהערכה. הכיתוב “2 סוללות 1.5 אמפר ומטען” בכותרת הישנה אינו מתאים למפרט המוצר.
10. למי מתאים ActiveMaster Digital?
המכשיר מתאים לחשמלאים, טכנאים ואנשי תחזוקה הזקוקים למד מתח חשמלי מקצועי המשלב מדידת AC/DC, בדיקת רציפות, בדיקת קוטביות ופונקציות בדיקה נוספות.
סיכום
LASERLINER ActiveMaster Digital הוא בודק מתח ורציפות דיגיטלי המשלב מספר פונקציות שימושיות לעבודות חשמל מקצועיות.
טווח מדידה של 6-690V AC/DC, צג LCD מספרי וגרפי, בדיקת רציפות עם חיווי קולי, בדיקת קוטביות ובדיקת פאזה מאפשרים לבצע מגוון בדיקות באמצעות מכשיר אחד.
דירוגי הבטיחות CAT II 1000V, CAT III 1000V ו-CAT IV 600V, יחד עם הגנת IP64 ומבנה קומפקטי במשקל 230 גרם, הופכים אותו לכלי עבודה שימושי לחשמלאים, טכנאים ואנשי תחזוקה הזקוקים למדידות ובדיקות חשמל בשטח.
-->
